ปรับระบบบันทึกอุณหภูมิให้สามารถอ่านค่าจาก Thermocouple Type R ได้ เพื่อนำไปใช้กับเตาเผาเซรามิก (อุณหภูมิประมาณ 1,000 - 1,300 องศา )

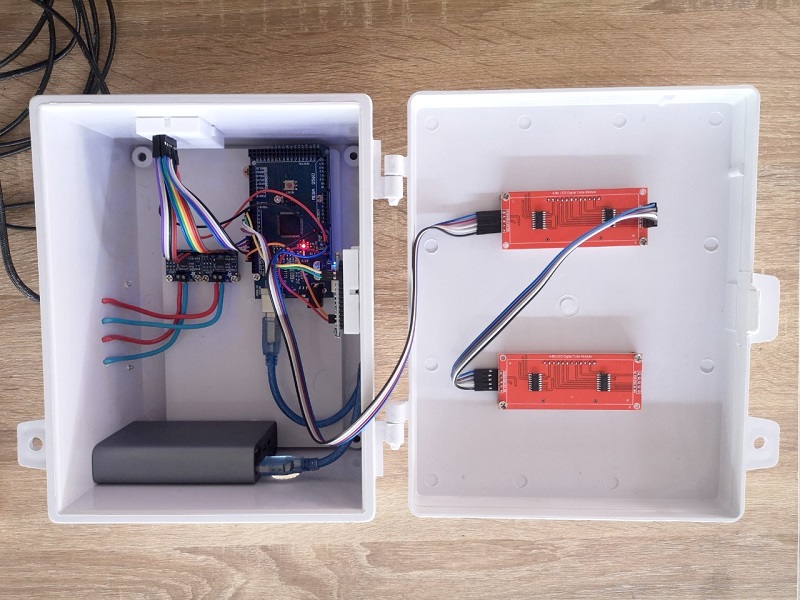

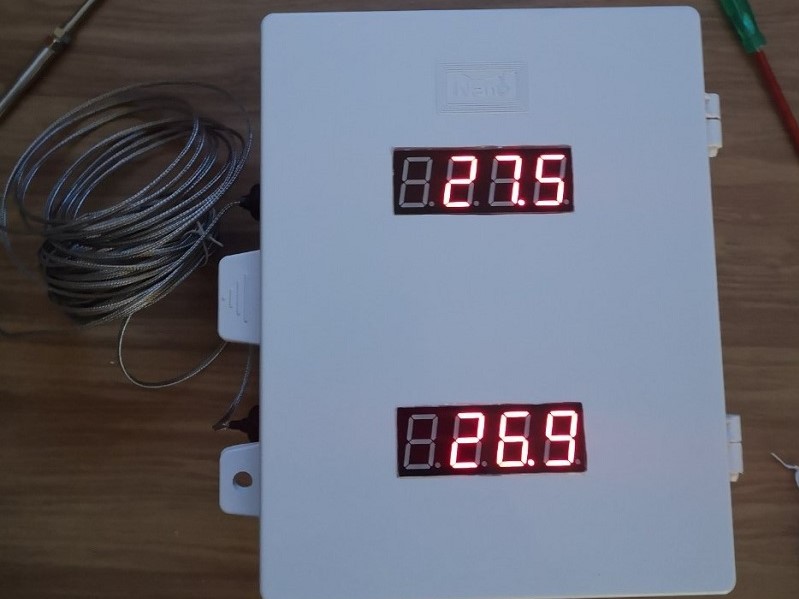

กล่องวัดอุณหภูมิเตาเซรามิก รองรับเซนเซอร์ 2 ตัว
ใช้บอร์ด Adafruit Universal Thermocouple Amplifier MAX31856 Breakout ในการอ่านค่า

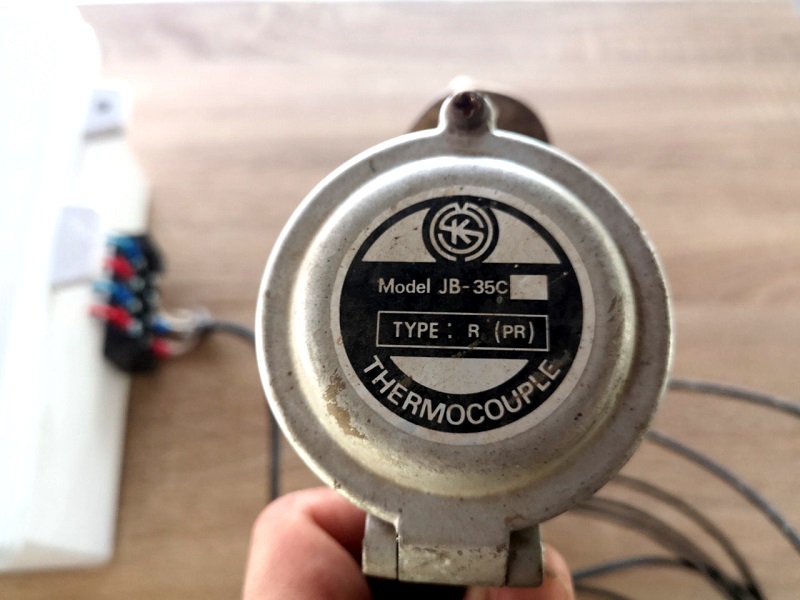

อ่านค่าจากเซนเซอร์ Thermocouple Type R ได้

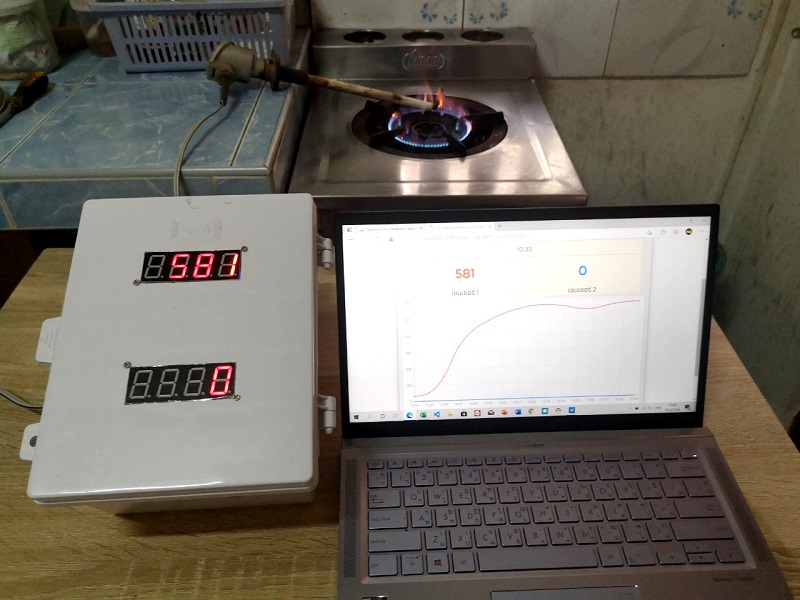

ทดสอบการทำงานเบื้องต้นกับเตาแก๊ส

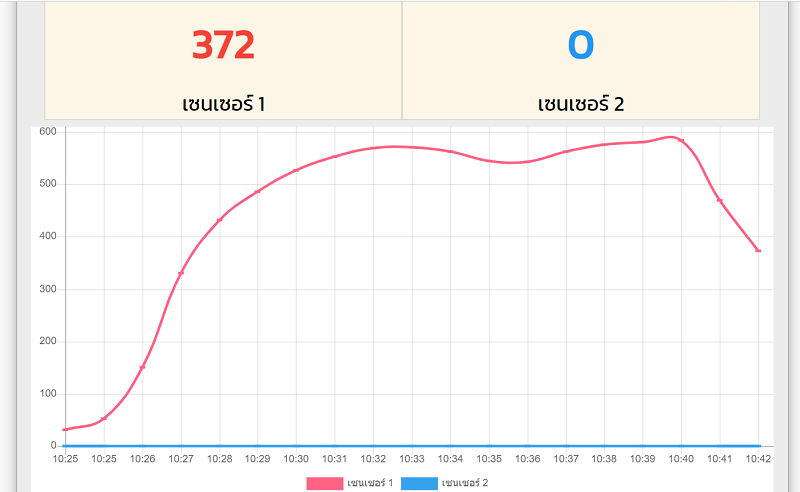

หน้าจอแสดงผลแบบเรียลไทม์
หน้าจอแสดงอุณหภูมิย้อนหลัง
เซนเซอร์ 2 ตัว วัดอุณหภูมิได้สูงสุด 1200 องศา
ออกแบบตำแหน่งอุปกรณ์ใหม่
แสดงกราฟข้อมูลแบบ Real time
แสดงกราฟข้อมูลแบบ Real time

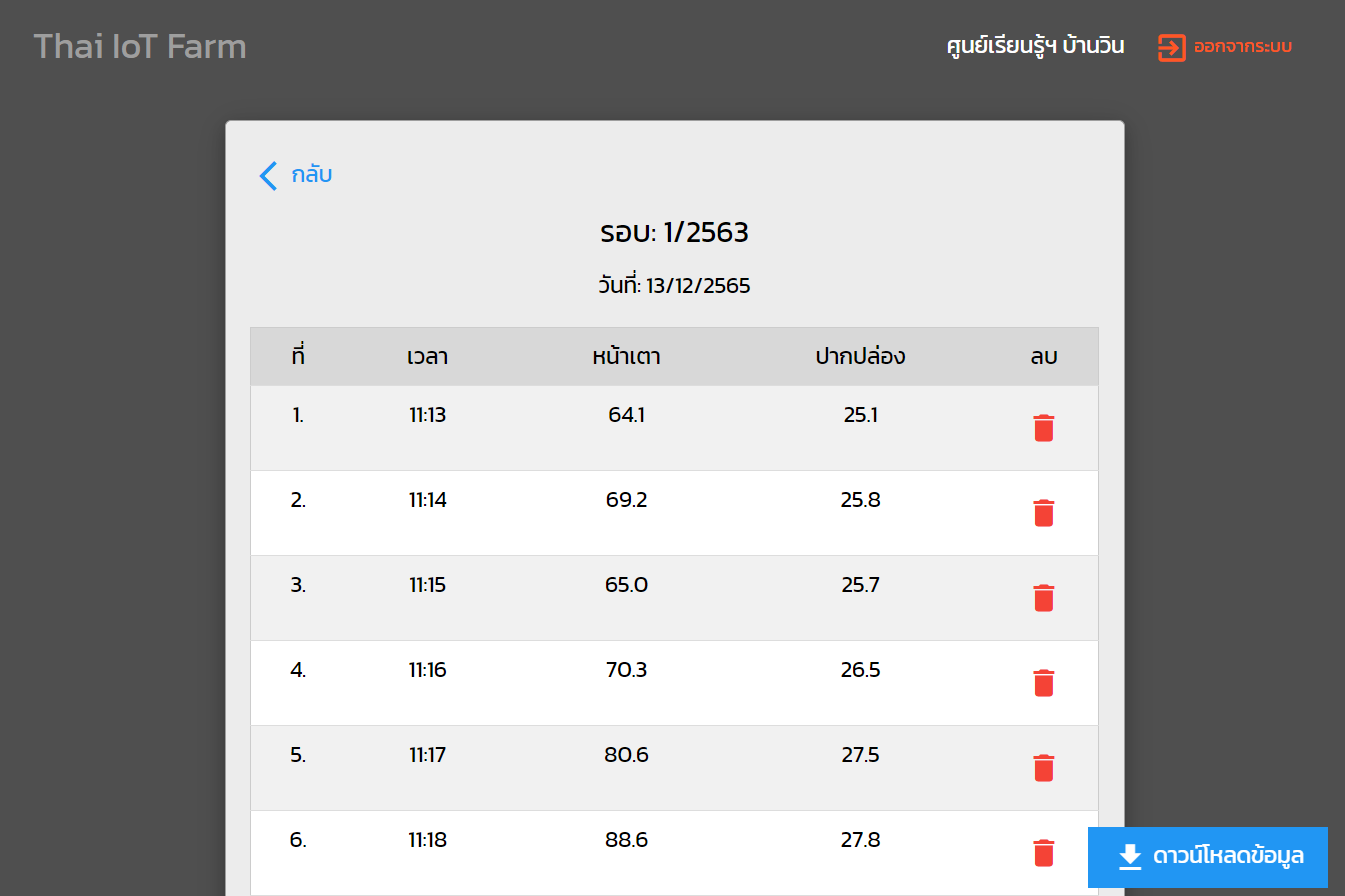

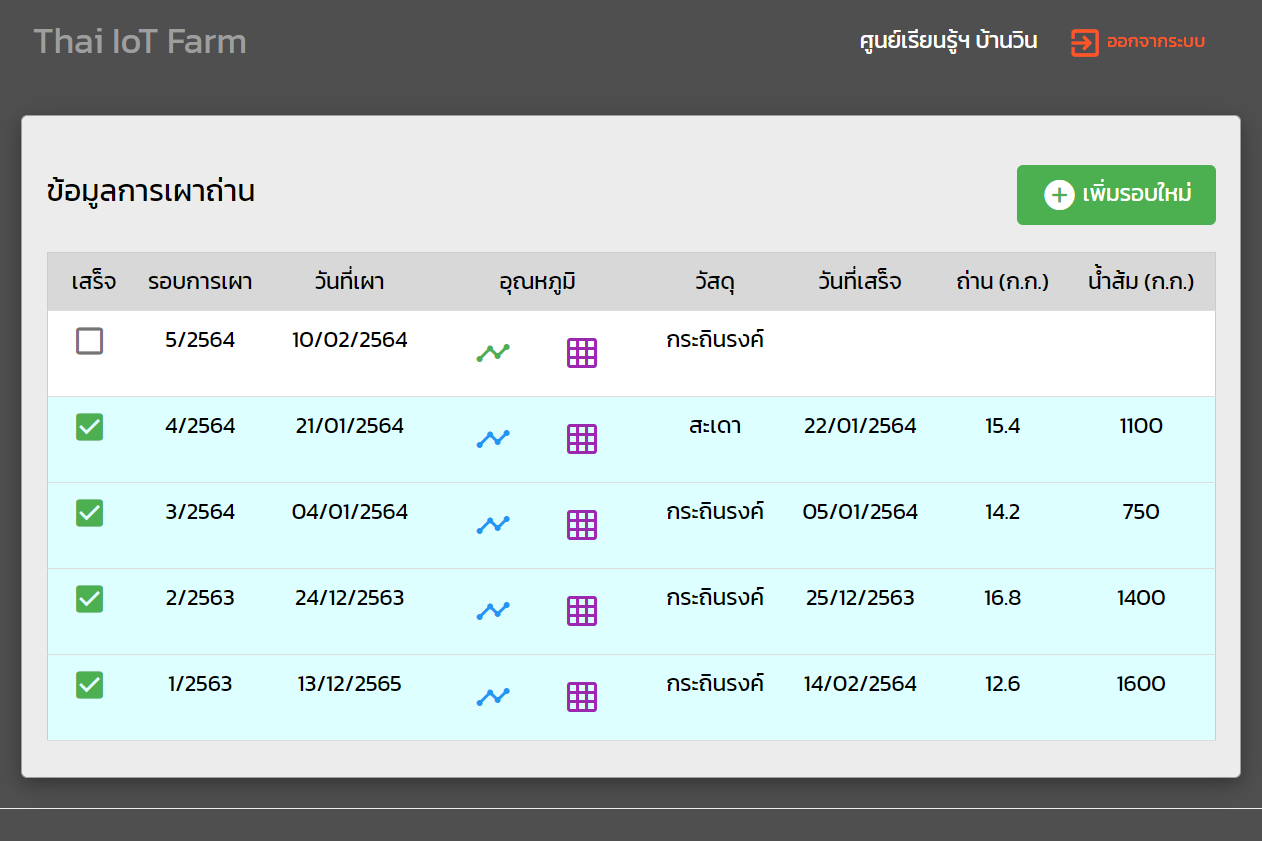

สามารถดูข้อมูลย้อนหลังได้

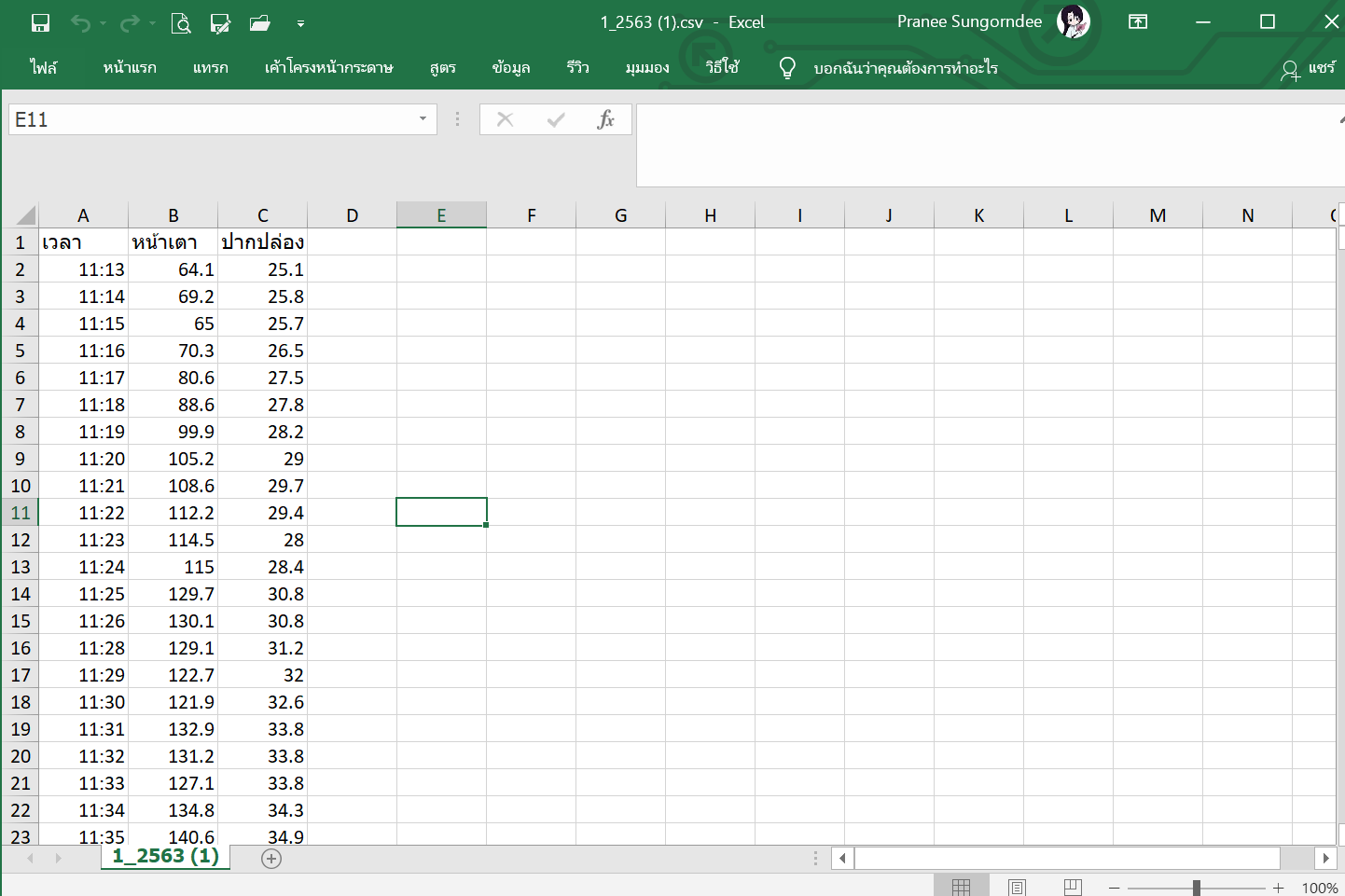

สามารถดาวน์โหลดข้อมูลเป็น Excel ได้
- รองรับระบบ IoT เต็มรูปแบบ

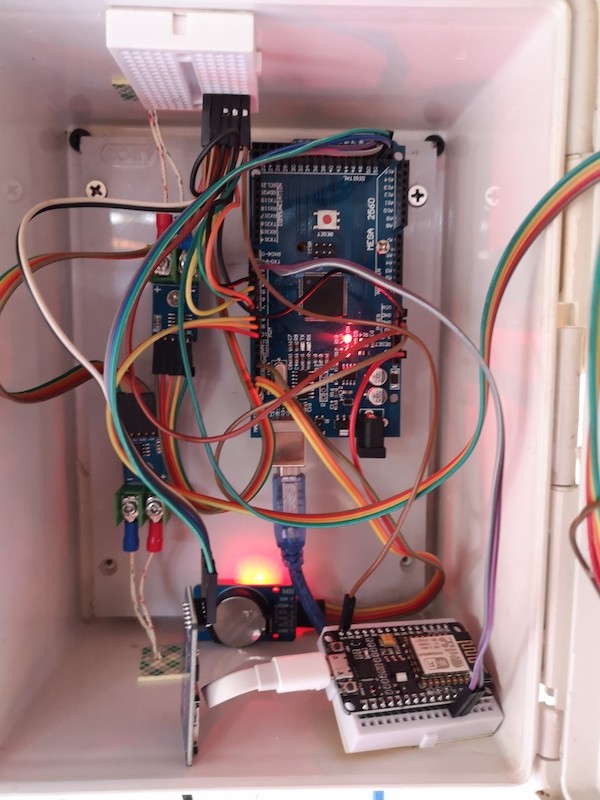

- เพิ่ม nodeMCU V2 เพื่อให้ส่งข้อมูลขึ้น Server ได้

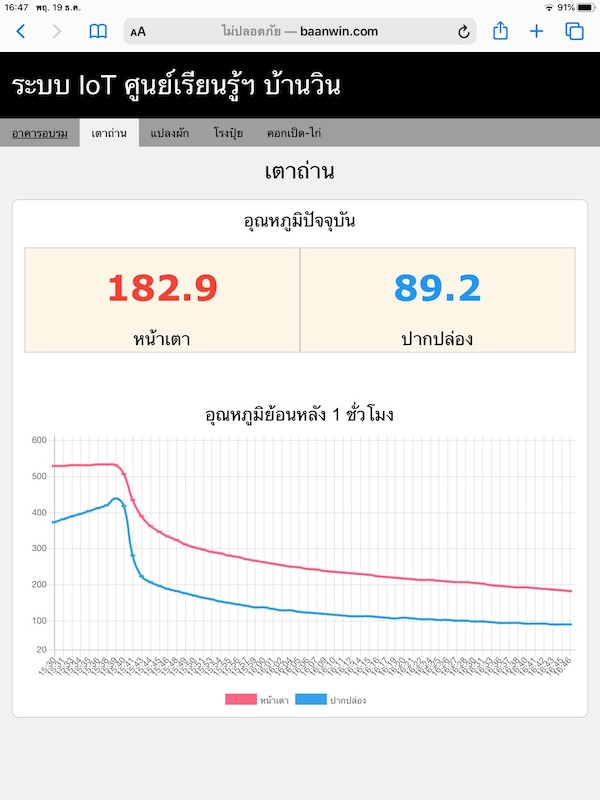

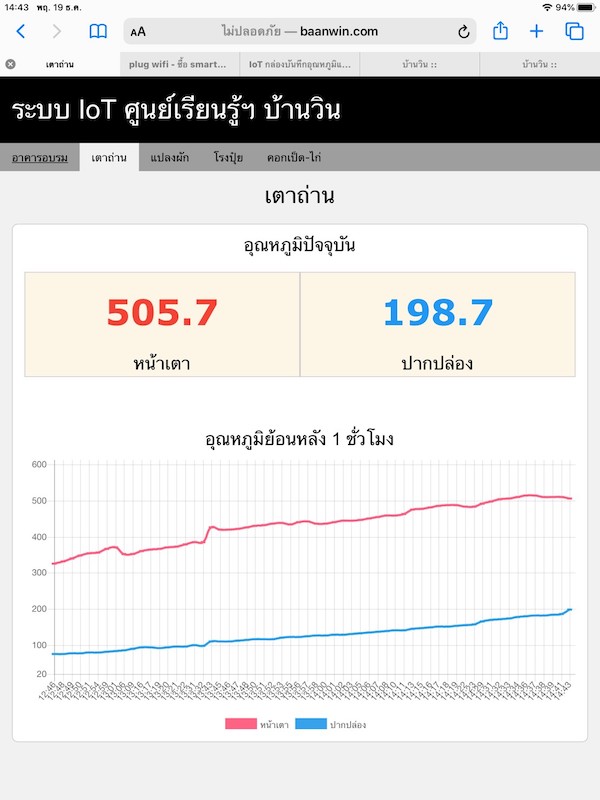

- มีหน้าจอแสดงผลอุณหภูมิแบบเรียลไทม์ลบนเว็บไซต์
- แสดงแนวโน้มของกราฟได้
- ดูสถานะเตาถ่านได้จากทุกที่ ไม่จำเป็นต้องเดินมาดูที่หน้าเตา
ใช้วัดอุณหภูมิขณะเผาถ่าน สามารถวัดได้ทั้งหน้าเตาและปากปล่อง พร้อมทั้งบันทึกอุณหภูมิที่ได้ลงใน SD Card เพื่อนำมาวิเคราะห์ข้อมูลต่อได้
ทดสอบอุปกรณ์

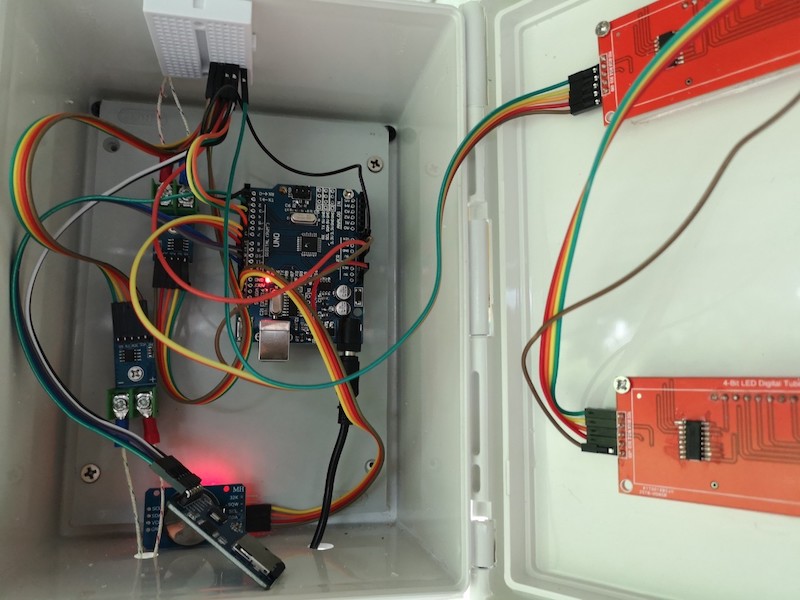

ประกอบอุปกรณ์ลงกล่อง

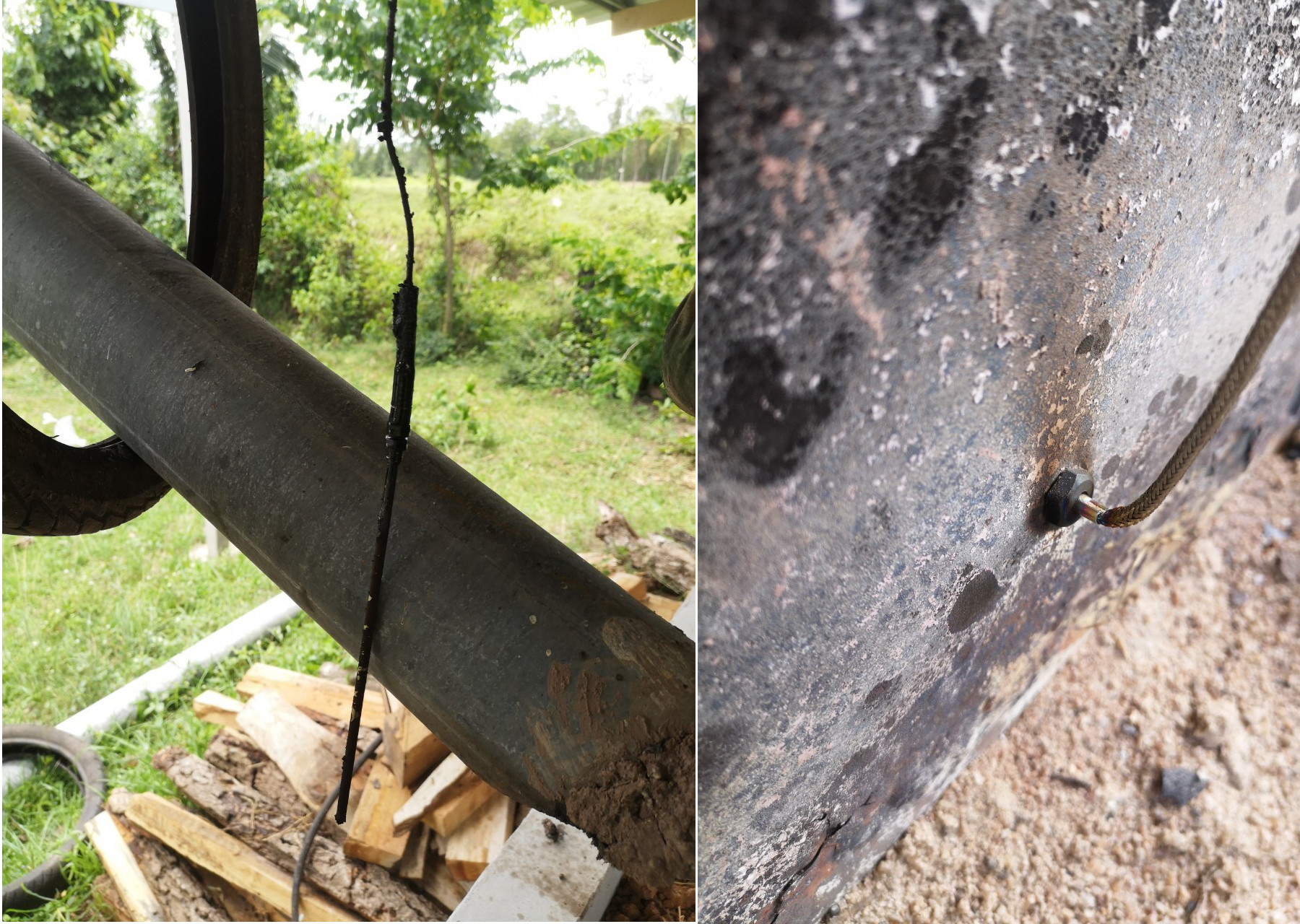

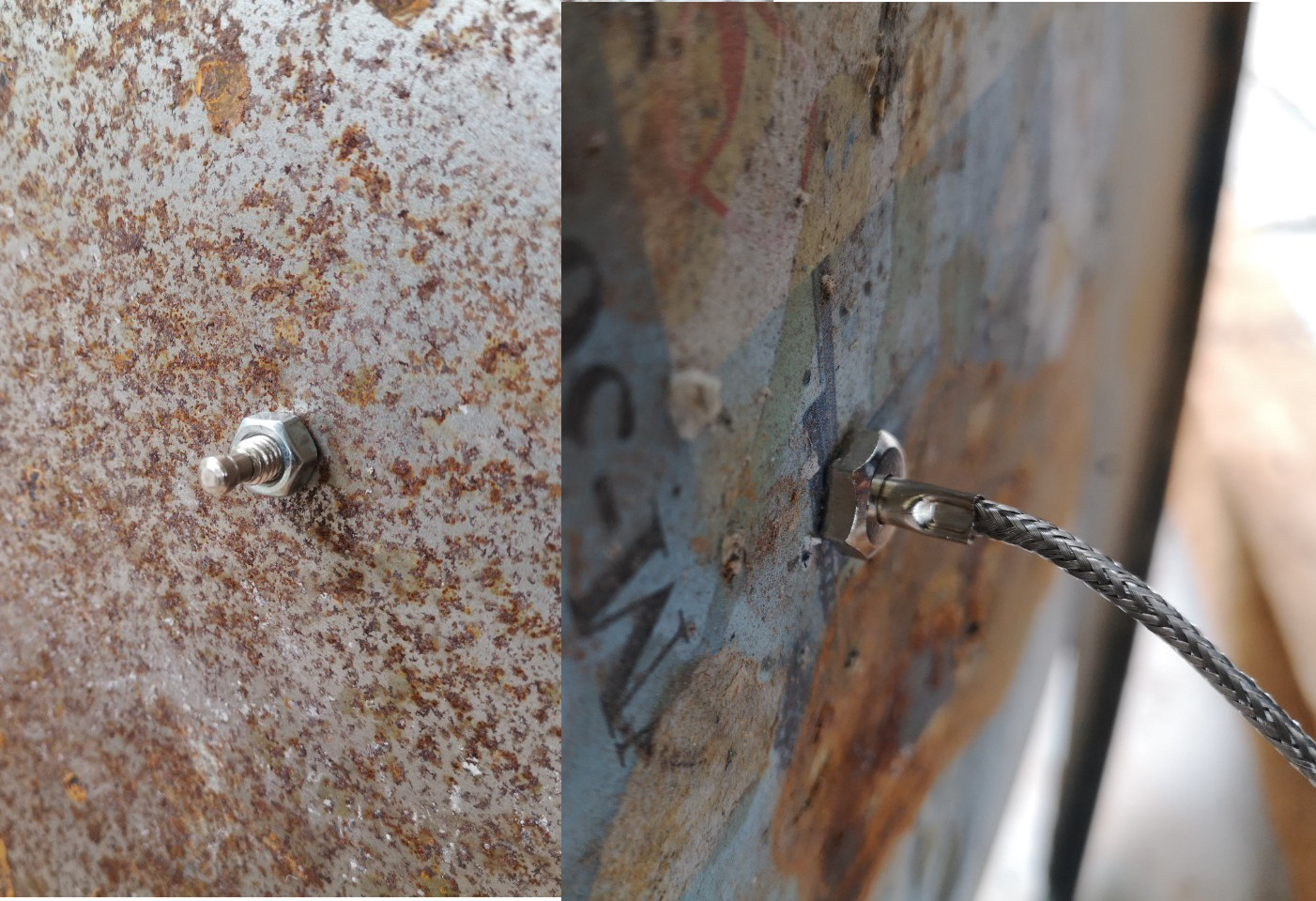

ติดเซนเซอร์วัดอุณหภูมิหน้าเตา

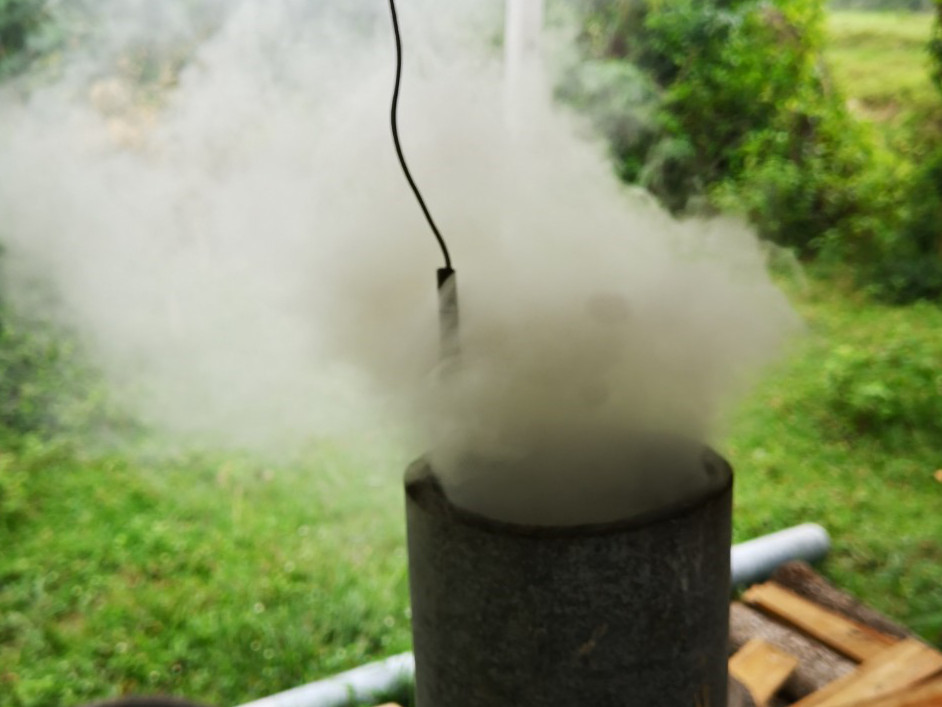

เซนเซอร์วัดอุณหภูมิปากปล่อง

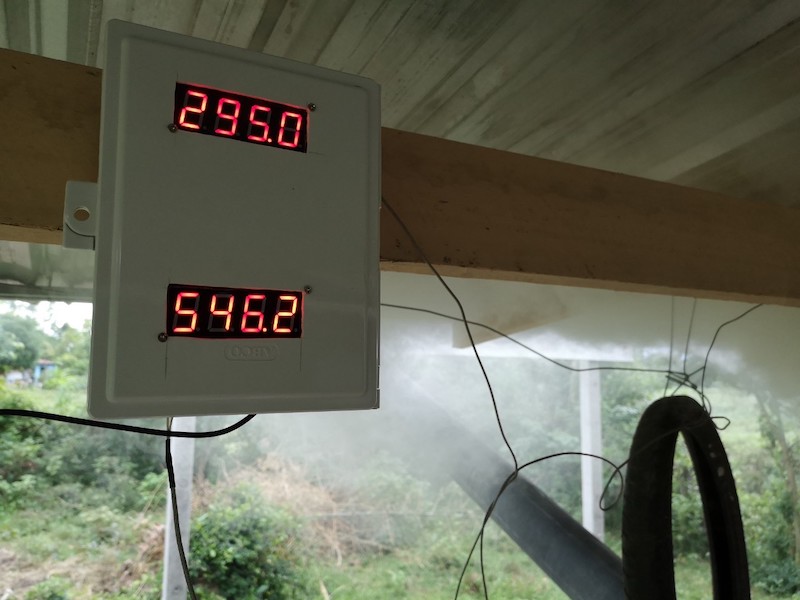

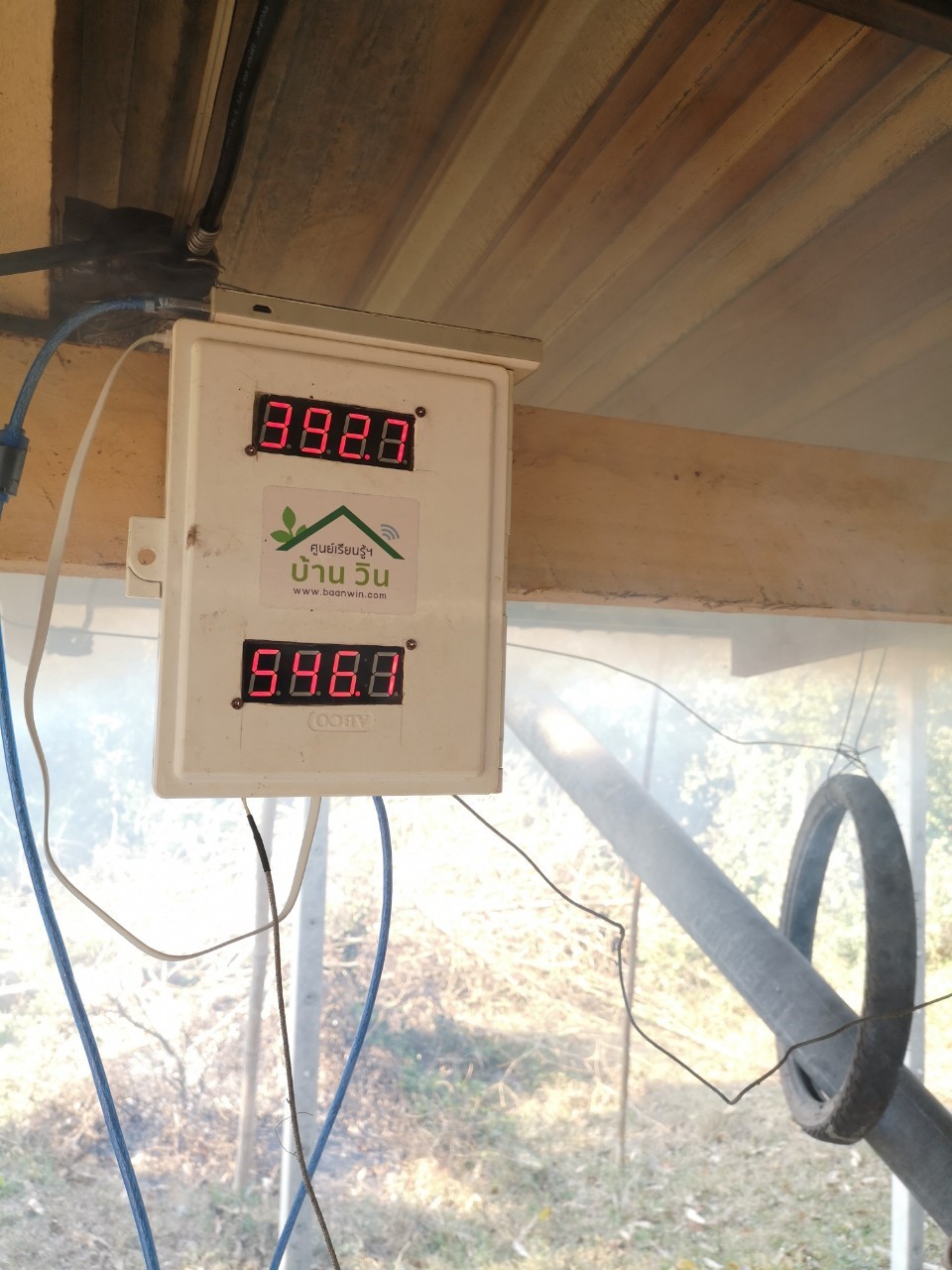

บันทึกและแสดงข้อมูลขณะเผาถ่าน ทั้งอุณหภูมิหน้าเตาและอุณหภูมิปากปล่อง

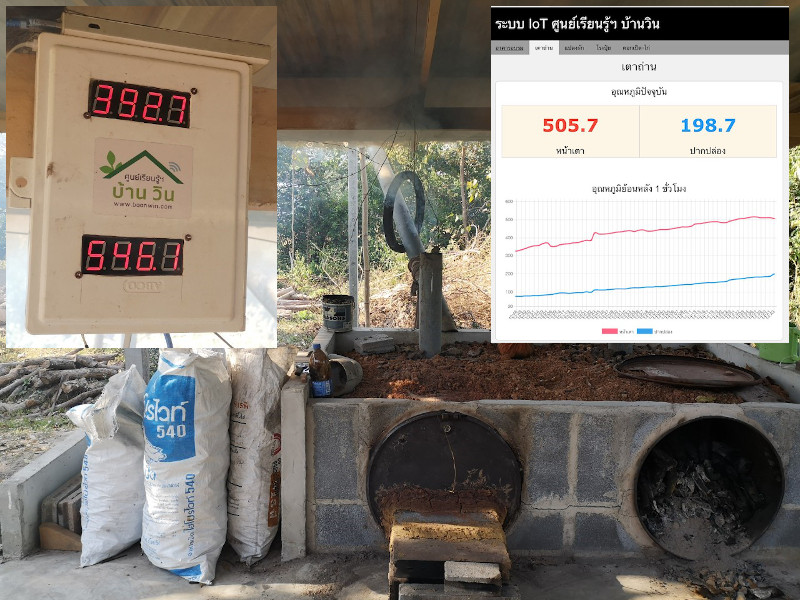

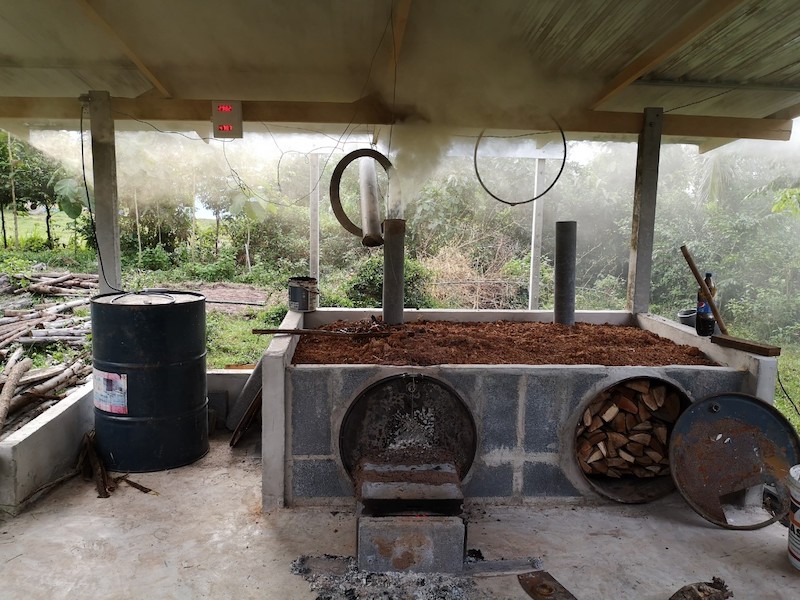

ฐานเผาถ่านปรับปรุงใหม่ ขนาด 2 เตาเผา 1 เตาสาธิต

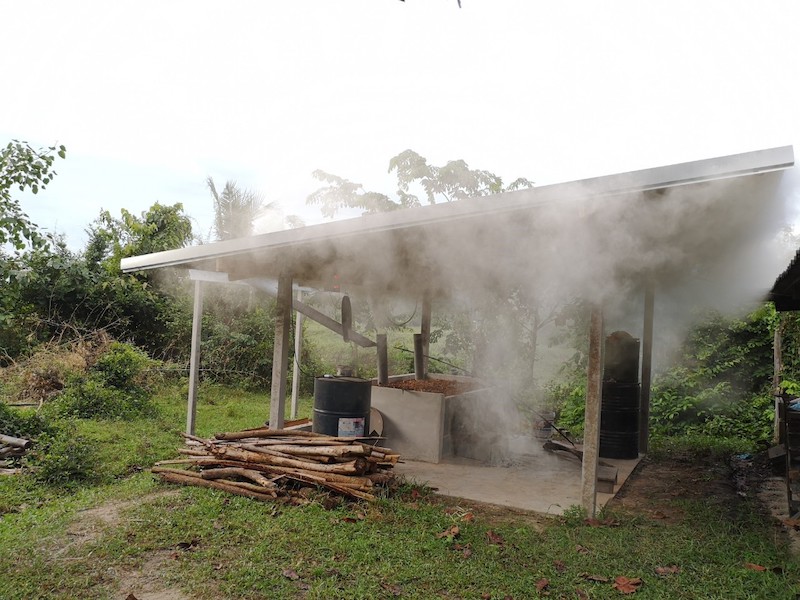

กระบวนการเผาถ่าน
สภาพเซนเซอร์หลังสิ้นสุดการเผาถ่าน

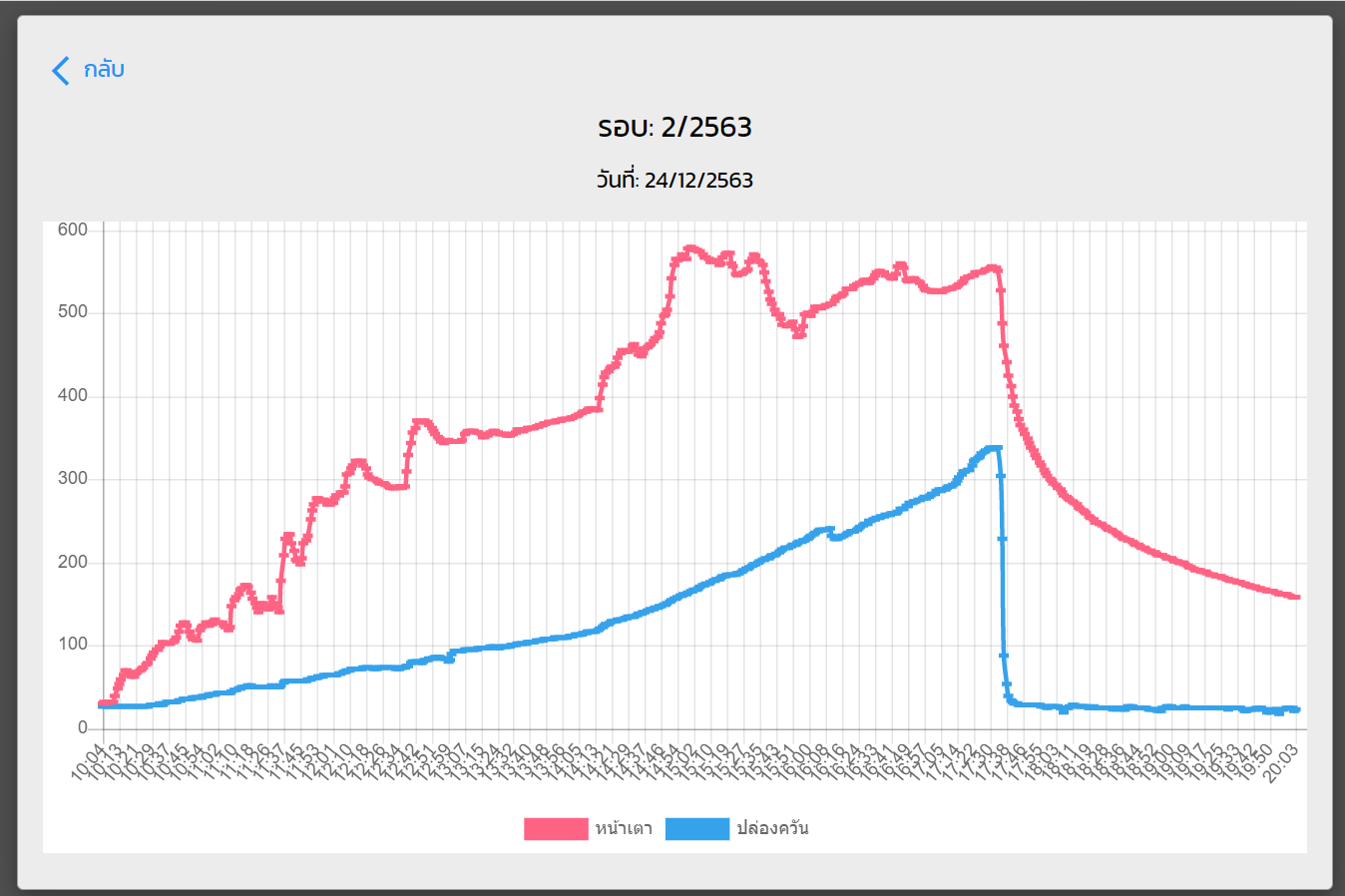

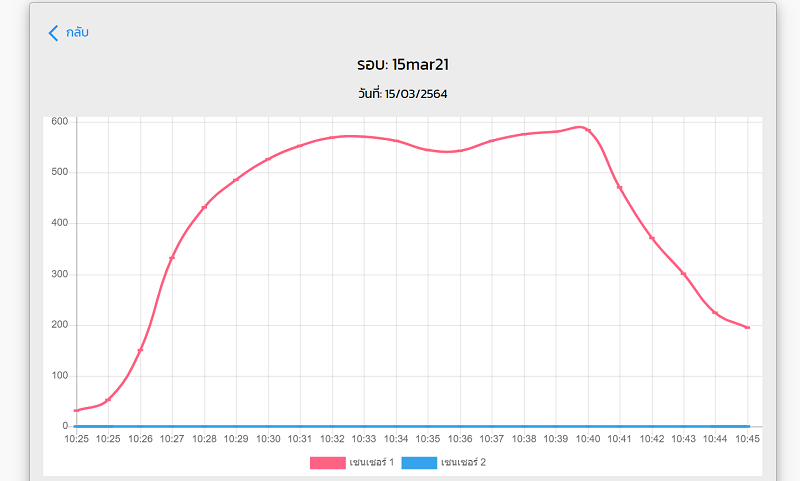

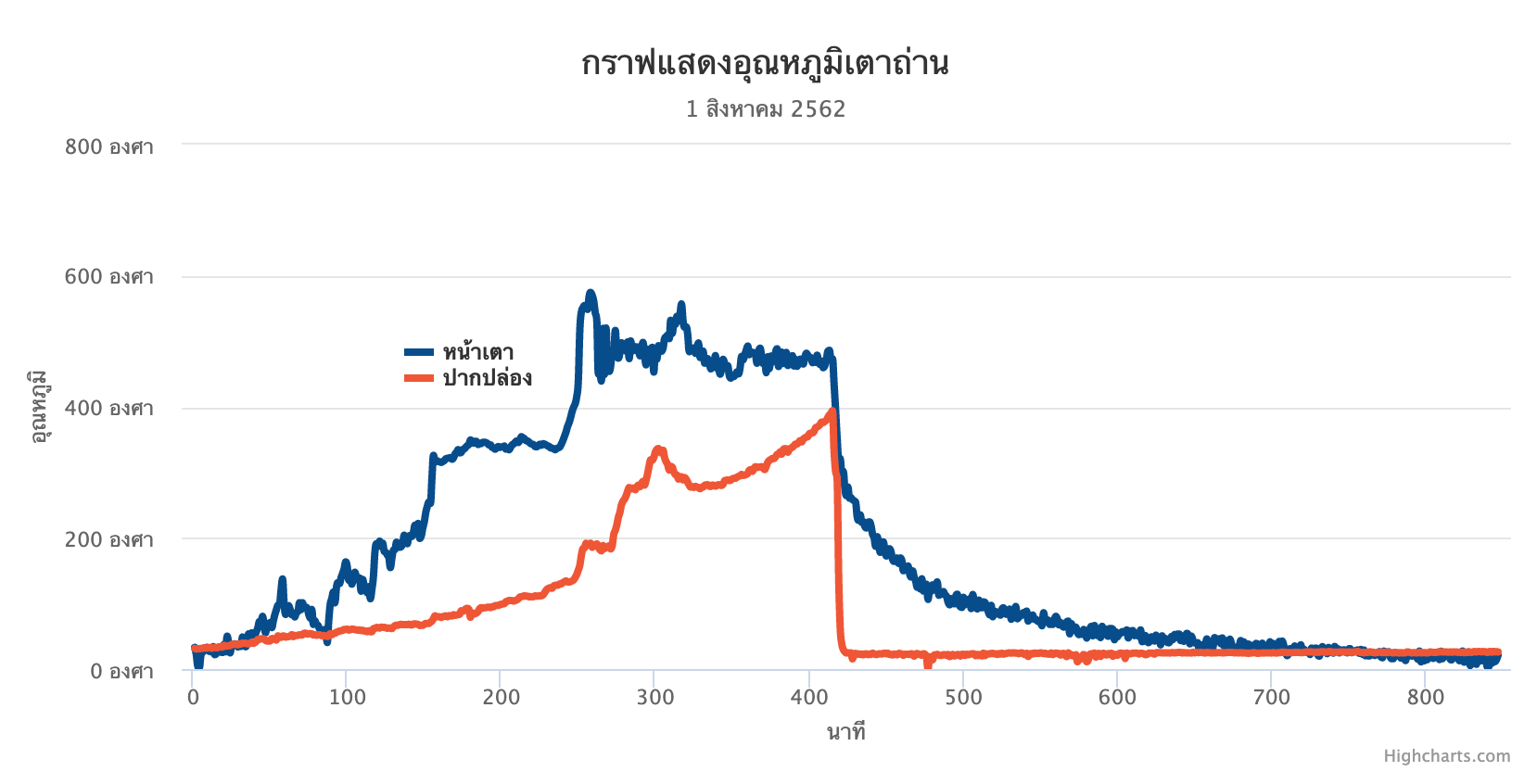

กราฟแสดงข้อมูลที่บันทึกได้
